Вращательные многопластинчатые насосы

Для удаления основной массы воздуха или откачиваемого газа из больших объемов, а также для создания централизованных систем предварительного разрежения для откачных автоматов иногда применяют сухие пластинчатые вакуумные насосы, которые относятся к группе объемных вращательных насосов, однако в отличие от масляных вращательных насосов работают без заполнения рабочей камеры насоса маслом. Из-за наличия значительных зазоров между движущимися частями и отсутствия масляного уплотнения значение предельного вакуума у этих насосов порядка 15 мм рт. ст. Однако большое число оборотов у этих насосов дает возможность получать большие производительности при относительно небольших размерах (быстрота действия у насосов этого типа достигает 1 м3/сек).

На рис. 24 показан разрез вращательного многопластинчатого насоса. Насос состоит из цилиндрического корпуса,


в котором вращается на роликоподшипниках эксцентрично насаженный вал с чугунным ротором. Поверхности цилиндра и ротора образуют серповидное пространство. Ротор имеет продольные пазы, в которых свободно движутся стальные пластины.


При вращении ротора под действием центробежной силы пластины выбрасываются из пазов к внутренней поверхности цилиндра, разделяя серповидное пространство на отдельные камеры, объем которых изменяется в зависимости от угла поворота ротора. Через расположенный слева впускной патрубок камеры заполняются откачиваемым газом. В крайнем верхнем положении каждая камера отключается от впускного патрубка. При дальнейшем вращении объем камеры уменьшается, газ в ней сжимается и выталкивается через правый выпускной патрубок. Клапаны 1, 2 и 3 служат для предохранения от чрезмерно больших давлений в камерах при откачке в области средних давлений.

Типичная кривая зависимости быстроты откачки от впускного давления для многопластинчатого насоса представлена на рис. 25.

Так как для насосов с низким вакуумом впускное давление часто дается в процентах вакуума, то на рис. 25 значения павлиний указаны как в мм от. ст., так и в процентах



вакуума


Для уменьшения износа пластин в корпусе вакуумного насоса устанавливаются ограничительные кольца. Эти кольца свободно вращаются в корпусе, увлекаемые силой трения движущихся пластин. Внутренний диаметр колец меньше диаметра цилиндра, благодаря чему пластины не трутся о стенки корпуса.

Корпус насоса с обеих сторон закрыт торцевидными крышками, имеющими гнезда для роликоподшипников. Корпус и крышки имеют сообщающиеся между собой рубашки, через которые проходит охлаждающая корпус вода.

Протеканию газа в зазоре между торцевой поверхностью ротора и крышкой препятствует уплотняющее кольцо, помещенное в роторе и прижимаемое к крышке пружинами. Основные детали насоса изготовляются из чугуна и стали. Для смазки трущихся частей вакуумного насоса применяется компрессорное масло марки М.

Вращательные многопластинчатые насосы (типа РВН-7, РВН-30, РВН-60, РВН-75) относятся к группе сухих вакуумных насосов, предназначенных для удаления газа из сухих закрытых резервуаров, и не допускают откачки газов вместе с жидкостью. Они не допускают также откачки газов, содержащих механические примеси, поскольку последние загрязняют смазку и ускоряют износ подвижных деталей насоса.

Насос и электродвигатель монтируются, как правило, на общей фундаментной плите и непосредственно соединяются эластичной муфтой.

На выхлопном патрубке вакуумного насоса установлен самодействующий обратный клапан, обеспечивающий его герметичное закрывание при остановке насоса. Смазка вакуумного насоса осуществляется посредством специального масляного насоса, приводимого в движение от вала вакуумного насоса через клино-ременную передачу. Масляный насос допускает ручную подкачку масла без отключения привода. Подача смазки контролируется в каплеуказателях, установленных на вакуумном насосе в местах подвода смазки.

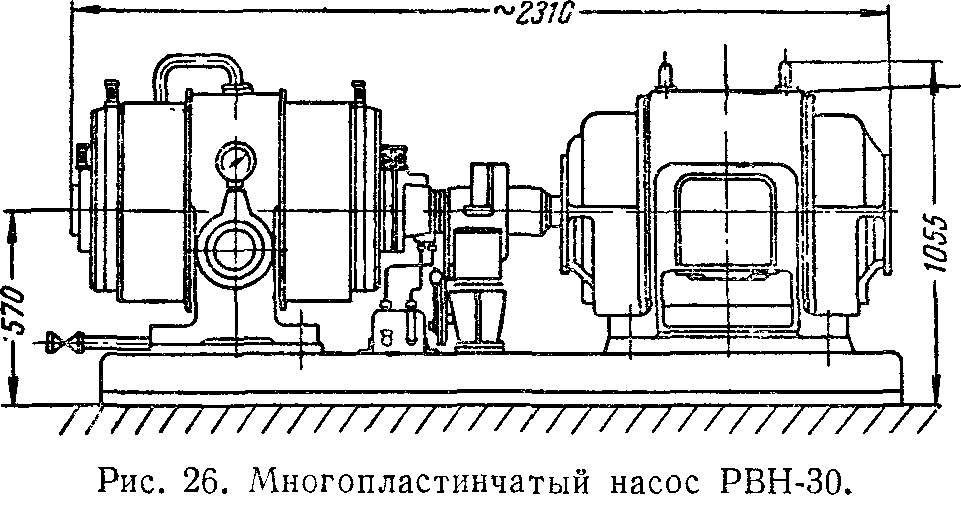

Вода, охлаждающая корпус и крышки вакуумного насоса, подводится по трубопроводу, снабженному регулирующим вентилем. С целью контроля подачи охлаждающей воды слив ее из корпуса производится в воронку, установленную на сливной трубе. Контроль давления на всасывающем и выхлопном патрубках насоса осуществляется пружинным вакуумметром и манометром. Технические характеристики многопластинчатых насосов приведены в приложении 2. Внешний вид насосов РВН-30 и РВН-60 представлен на рис. 26 и 27.
