Спиральные насосы

Разработаны японской компанией Anest Iwata в начале 90-х гг. прошлого века. Применяются для откачки сухих газов и газокапельных сред. Являются идеальной заменой пластинчато-роторных вакуумных насосов. Могут использоваться как отдельно, так и в комбинации с другими насосами.

Спиральный насос представляет собой устройство из 2 эвольвентных спиралей, одна из которых зафиксирована, а другая движется по орбитам вокруг нее (рис. 3.26, а). Это движение создает газовые объемы серповидной формы, позволяющие газу продвигаться внутрь насоса. Эти объемы уменьшаются по мере вращения подвижной спирали (рис. 3.26, б). Газ движется по спирали по направлению к ее центру, где находится выпускной клапан.

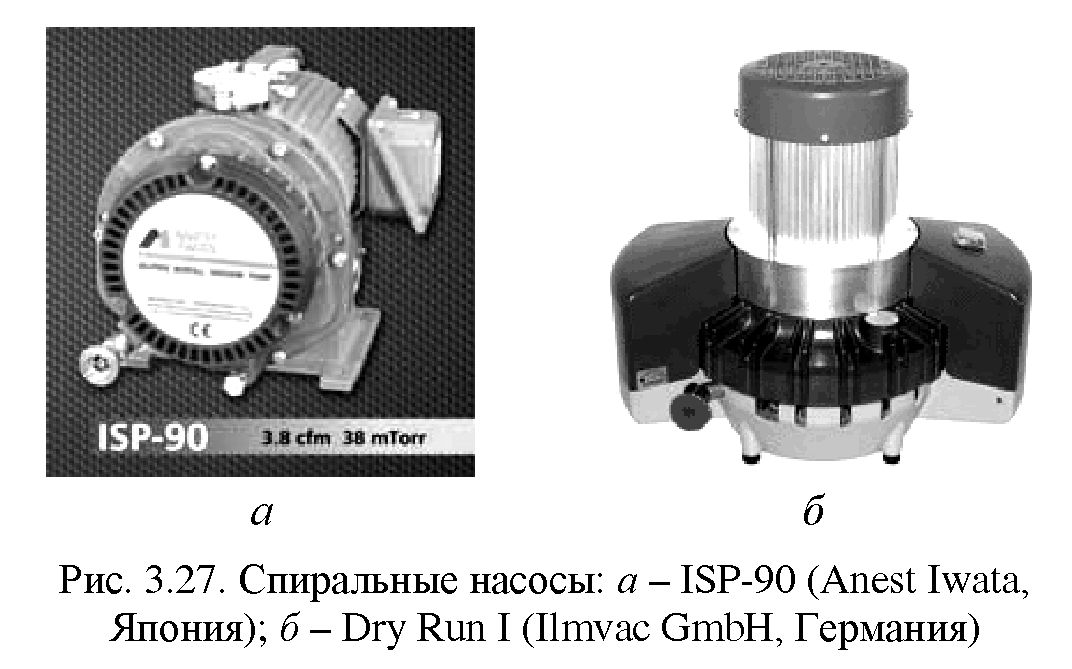

Насосы имеют газобалластное устройство, которое позволяет перекачку легкоконденсирующихся паров до определенного значения давления всасывания. Проблема образования конденсата внутри рабочей камеры решается с помощью вертикального монтажа насоса, с удалением конденсата через вертикальный нагнетательный патрубок (рис. 3.27).

Достоинства: специальное химически стойкое покрытие обеспечивает беспрепятственное использование для перекачки химически активных газов; отсутствует генерация частиц износа; практически отсутствует вибрация; выделяет минимум тепла при работе; низкий уровень шума; малый вес, компактность, воздушное охлаждение, высокая надежность, интервал сервисного обслуживания до 8000-16000.

Недостатки — более высокое ПОД, чем у маслозаполненных насосов, достаточно невысокий ресурс (8000 ч).

Основные области применения: химическое производство, сублимационная сушка, вакуумная концентрация (выпаривание) и дистилляция, вакуумные печи; криосушка (вымораживанием); холодильное оборудование; аналитическое оборудование; электронная микроскопия (форвакуумные насосы); вакуумная техника с высоким уровнем чистоты; форвакуумные насосы для турбомолекулярных насосов и регенерации крионасосов, ускорители, техника для напыления (защитные и оптические покрытия).

Обозначение: серия ISP и DVSL (для обеспечения высокоэффективной откачки сред с высоким содержанием паров и мелких частиц) — Anest Iwata, Япония; Dry Run I и II (Ilmvac GmbH, Германия).

Характеристики: быстрота действия 1,5-1000 л/мин; мощность привода 0,1-1,5 кВт; масса 12-60 кг; предельное остаточное давление 1,0-20 Па.

Основные производители за рубежом: Anest Iwata (Япония); Ilmvac (GmbH, Германия), BOC (Edwards, Великобритания), Varian Vacuum Technologies (ЕС).

Производителей в России и СНГ нет.
