Вращательные вакуум-насосы с жидкостным поршнем
Вращательные вакуум-насосы с жидкостным поршнем
Вращательные вакуум-насосы с жидкостным поршнем применяются в основном как «мокрые» вакуум-насосы для отсасывания газа или воздуха в смеси с жидкостью и изготовляются производительностью от 0,25 м3/мин до 460 м3/мин.
Вращательные вакуум-насосы с жидкостным поршнем находят широкое применение в химической промышленности при самых разнообразных технологических процессах. Эти насосы отличаются рядом преимуществ: простотой устройства, изготовления, ремонта и обслуживания, долговечностью, возможностью сжатия агрессивных и влагосодержащих газов. Они незаменимы в случае сжатия газов, не допускающих соприкосновения со смазкой, воспламеняющихся при низкой температуре или легком искрообразовании, разлагающихся при высокой температуре сжатия и для других специальных условий.
Хорошо изготовленный однокамерный вакуум-насос с жидкостным поршнем может создать разрежение порядка 92—98%, а двухкамерный — 99,9%.
Вращательные вакуум-насосы с жидкостным поршнем малой производительности применяются для откачки воздуха или газа из емкостей малого размера, для уда* ления воздуха из центробежных и пропеллерных насосов и для других целей. Эти насосы имеют производительность от 0,25 до 3 м^мин. Изготовляются они обычно консольного типа, т. е. на одном конце вала располагается корпус насоса и рабочее колесо, а<• другой конец вала закрепляется на опоре в подшипниках.
На фиг. 7 представлен схематически вращательный вакуум-насос с жидкостным поршнем малой производительности.
пусе 1 вращается рабочее колесо 2. Насос заполняют до определенного уровня водой или другой жидкостью. При
В неподвижном кор-вращении рабочего колеса жидкость под действием центробежной силы отбрасывается к стенкам цилиндра, образуя жидкостное кольцо 3 и рабочие камеры 5. При отходе жидкостного кольца от втулки колеса образуется разрежение, вследствие чего воздух или газ засасывается через всасывающий трубопровод 8 и через всасывающее отверстие 4 поступает внутрь насоса. При дальнейшем вращении колеса происходит сжатие и затем выталкивание газа через нагнетательное отверстие 6 в нагнетательный трубопровод 7.
Из нагнетательного трубопровода газ вместе с капельками жидкости поступает в бачок 10, где происходит отделение газа от жидкости. Газ через патрубок 9 выбрасывается в атмосферу или отводится в специальный резервуар, а жидкость из бачка подается обратно в насос или отводится в канализацию через патрубок И.
В процессе работы необходимо, чтобы через насос непрерывно циркулировала вода, которая требуется для поддержания постоянного ооьема жидкостного кольца, а также для отвода тепла, которое получается в результате сил трения жидкостного кольца о корпус насоса лопатки ротора и при сжатии воздуха или газа. Регулирование количества циркулирующей воды производится вентилем 12.
Таблица 7
Технические характеристики вращательных вакуум-насосов с жидкостным поршнем малой производительности
Наименование характеристики |
Марка насоса |
|
КВН-4 |
КВН-8 |
|
Размеры ротора в мм: |
||
диаметр……………. |
180 |
180 |
ширина…………… |
25 |
50 |
Скорость откачки в м3/ч………. |
20 |
40 |
Предельный вакуум в мм рт. ст…… |
620 |
620 |
Число оборотов ротора в му нуту…… |
1450 |
1450 |
Мощность электродвигателя в кет….. Габаритные размеры в мм: |
1,5 |
2,2 |
длина …………….. |
392 |
417 |
ширина ……………. |
240 |
240 |
высота …………….. |
278 |
278 |
Вес насоса в кг………….. |
38 |
42 |

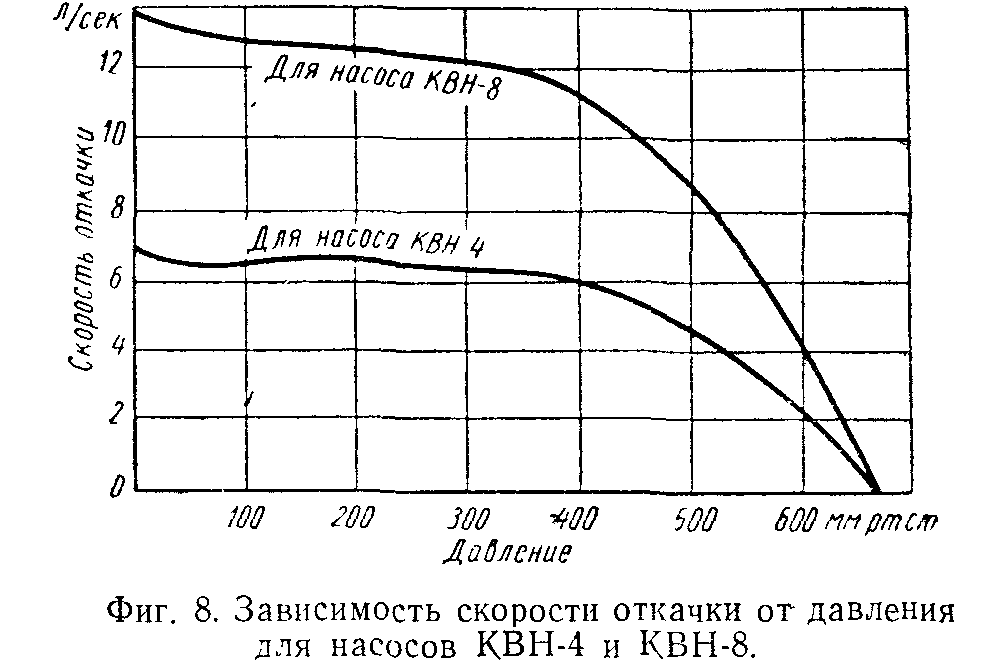

Промышленностью выпускаются насосы двух марок— КВН-4 и КВН-8. На фиг. 8 показана зависимость скорости откачки этих насосов от давления, а в табл. 7 приведены технические характеристики насосов.
Вращательные вакуум-насосы с жидкостным поршнем средней производительности применяются для отсасывания или нагнетания воздуха, газов или паров с целью создания разрежения или невысокого избыточного давления в закрытых аппаратах.
Эти насосы имеют производительность от 3 до 10 мР’мин. Максимальный вакуум —
90%, а предельное избыточное давление
1,3 кг)см2.
с двух сторон крышками 2 и 3.
Внутри корпуса эксцентрично расположен ротор 4.
Принцип работы вакуум-насоса РМК-2 такой же, как
На фиг. 9 представлен схематически вращательный вакуум-насос средней производительности марки РМК-2. Он состоит из чугунного или стального корпуса 1, закрытого и во всех вращательных машинах с жидкостным поршнем, т. е. всасывание и сжатие газа производится жидкостным кольцом за счет изменения объема ячеек ротора.
Перед пуском вакуум-насоса РМК-2 в работу корпус его до определенного уровня (примерно до оси насоса) заливается водой или другой рабочей жидкостью. При вращении ротора лопатки захватывают жидкость и отбрасывают ее к периферии корпуса. При этом внутри насоса образуется разрежение, вследствие чего происходит засасывание воздуха в вакуум-насос. В вакуум-насосе воздух сжимается до определенного давления и выталкивается в нагнетательный трубопровод.
Насос РМК-2 не требует очистки поступающего в него воздуха, а также допускает попадание жидкостей вместе с засасываемым воздухом.

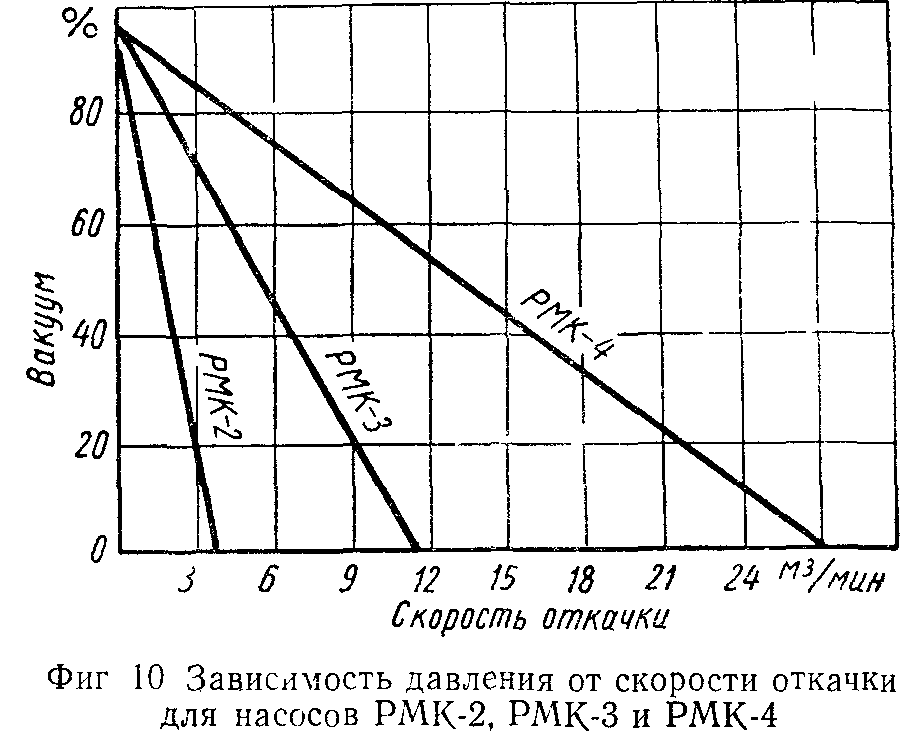

На фиг. 10 показана зависимость давления от скорости откачки вакуум-насосов с жидкостным поршнем, а на фиг. 11 дан установочный чертеж вакуум-насоса РМК-2.
Вращательные вакуум-насосы с жидкостным поршнем большой производительности (от 10 м?1мин и выше) применяются в различных отраслях народного хозяйства как
агрегаты для оборудования вакуумных и компрессорных установок. К однокамерным вращательным вакуум-насосам с жидкостным поршнем большой производительности относятся вакуум-насосы РМК-3 и РМК-4. Предельный вакуум, создаваемый этими насосами, составляет 96%, а предельное избыточное давление при работе в качестве газодувки — 1,8 хг/c.w2. Вакуум-насос РМК-3 состоит из чугунного корпуса, закрытого с двух сторон крышками (лобовинами). Внутри цилиндра эксцентрически размещается рабочее колесо, насаженное на вал на шпонках и закрепленное с двух сторон навинченными на вал втулками. Чтобы исключить сообщение воздушного пространства насоса с внешней средой, через зазор между втулкой и колесом ставится прокладка.
Сальники расположены в корпусе крышек и имеют мягкую набивку из асбеста, пропитанного порошкообразным графитом.
За набивкой, в корпусе крышек, имеются кольцевые камеры гидравлического затвора, в которые подается вода из водопровода. Из кольцевых камер вода поступает в цилиндр насоса к ступице колеса, откуда под действием центробежной силы растекается по торцовым плоскостям рабочего колеса и крышки, уплотняя зазоры между колесом и крышками и питая жидкостное кольцо. Из кольцевых камер, которые одновременно служат гидрозатвором, вода проходит через сальник, охлаждает его и одновременно создает гидравлическое уплотнение между валом и сальником.
Чтобы система гидроуплотнения хорошо работала, необходимо, чтобы сальник пропускал воду из насоса в виде тонкой струи или капель.
В конструктивном отношении вакуум-насосы РМК-3 и РМК-4 совершенно одинаковы. Разница между ними заключается в размерах цилиндра. У вакуум-насоса РМК-3 внутренний даметр цилиндра 325 мм, а у РМК-4 — 450 мм.
Регулирование вакуума и производительности в вакуум-насосах РМК-3 и РМК-4 достигается в небольших -пределах при помощи впускного крана, установленного на всасывающем патрубке, посредством ввода воздуха из атмосферы во всасывающую полость насоса. На фиг. 12 показаны установочные чертежи этих вакуум-насосов.
В табл. 8 даны технические характеристики вращательных вакуум-насосов с жидкостным поршнем средней и большой производительности.
Таблица 8
Технические характеристики вращательных вакуум-насосов с жидкостным поршнем средней и большой производительности
Наименование характеристики |
Марка насоса |
||
РМК-2 |
РМК-3 |
РМК-4 |
|
Скорость откачки в м3/мин: при разрежении 40% ….. |
2,86 |
11,5 |
28,6 |
то же 60%….. |
2,46 |
11,15 |
27,2 |
» 80%….. |
1,74 |
10,1 |
22,0 |
» 85%….. |
1,00 |
9,4 |
18,5 |
» 90%….. |
0 |
8,15 |
14,1 |
Продолжение табл. 8
Наименование характеристики |
Марка насоса |
||
РМК-2 |
РМК-3 |
РМК-4 |
|
Максимальное разрежение в % . . |
90 |
95 |
95 |
Максимальная скорость откачки в мР/мин…………. |
3,6 |
11,5 |
27 |
Число оборотов ротора в минуту . . |
1450 |
960 |
720 |
Расход воды в л/мин……. |
20 |
60 |
100 |
Диаметр рабочего колеса в мм . . |
200 |
325 |
450 |
Мощность электродвигателя в кет . |
10 |
28 |
70 |
Габаритные размеры в мм: длина…… …. |
1440 |
2333 |
2880 |
ширина……….. |
1210 |
1662 |
1750 |
высота . . . .…….. |
807 |
1341 |
1515 |
Вес насоса с плитой и мотором в кг…………… |
414 |
1265 |
3035 |
Вращательные вакуум-насосы с жидкостным поршнем типа ВВН
Существенным недостатком описанных выше водокольцевых вакуум-насосов является то, что их нельзя использовать для откачки взрывоопасных и ядовитых газов, требующих полной изоляции рабочего пространства сжатия от внешней среды.
Сальники с мягкой набивкой, установленные на этих машинах, не дают полной гарантии герметичности, несмотря на наличие гидрозатвора. Поэтому при сжатии взрывоопасных или ядовитых газов, растворяющихся в воде, жидкость, насыщенная этими газами, неизбежно проникает через сальник с мягкой набивкой наружу, что нарушает безопасность обслуживания.
Этот существенный недостаток устранен в водокольцевых вакуум-насосах типа ВВН, выпускаемых сумским машиностроительным заводом им. Фрунзе. Разработан ГОСТ на эти машины, согласно которому вместо марок РМК-2, РМК-3 и РМК-4 выпускаются вакуум-насосы марок ВВН-3, ВВН-12 и ВВН-25.
Первым образцом новых конструкций является уже выпускаемая заводом машина ВВН-50. Новая конструкция отличается тем, что рабочее колесо разделено на две части, между которыми расположен корпус со всасывающей и нагнетательной камерами. Рабочие колеса помещаются в цилиндрах, на которых укреплены кронштейны с роликоподшипниками для коренного вала.
Повышение безопасности при обслуживании этих насосов в случае сжатия таких газов, как ацетилен, метан, водород и другие, достигается более надежной герметизацией рабочего пространства.
Новые конструкции вращательных вакуум-насосов с жидкостным поршнем снабжены автоматически действующими саморегулируемыми гидравлическими уплотнениями, исключающими не только проникновение газа из рабочей камеры, но и вытекание уплотняющей жидкости из системы.
Эти машины отличаются как простотой изготовления, удобствами сборки и ремонта в условиях эксплуатации, так и рядом технологических преимуществ, что позволило снизить трудоемкость и стоимость их изготовления по сравнению со старыми конструкциями. В табл. 9 приведены технические характеристики вакуум-насосов марок ВВН.
Таблица 9
Характеристики вращательных вакуум-насосов с жидкостным поршнем типа ВВН
Марка насоса |
Скорость откачки в м3/мин |
Максимально достигаемый вакуум при закрытом всасывающем штуцере |
Вакуум при номинальной про-изводн-тель-ности в % |
Потребляемая мощность на валу насоса в кет |
||
Остаточное давление в мм рт. ст. |
Вакуум в % |
при номинальной про-изводи-тельно-сти |
при вакууме 70% |
|||
ВВН-0,75 . . |
0,75 |
по |
86 |
1,3 |
||
ВВН-1,5 . . |
1,5 |
по |
86 |
2,1 |
— |
|
ВВН-3 . . . |
3 |
75 |
90 |
6,5 |
||
ВВН-6 . . . |
6 |
38 |
95 |
70 |
12,5 |
14 |
ВВН-12 . . . |
12 |
23 |
97 |
20 |
22 |
|
ВВН-25 . . |
25 |
15 |
98 |
48 |
54 |
|
ВВН-50 . . |
50 |
15 |
98 |
94 |
100 |
