Объемные безмаслянные насосы

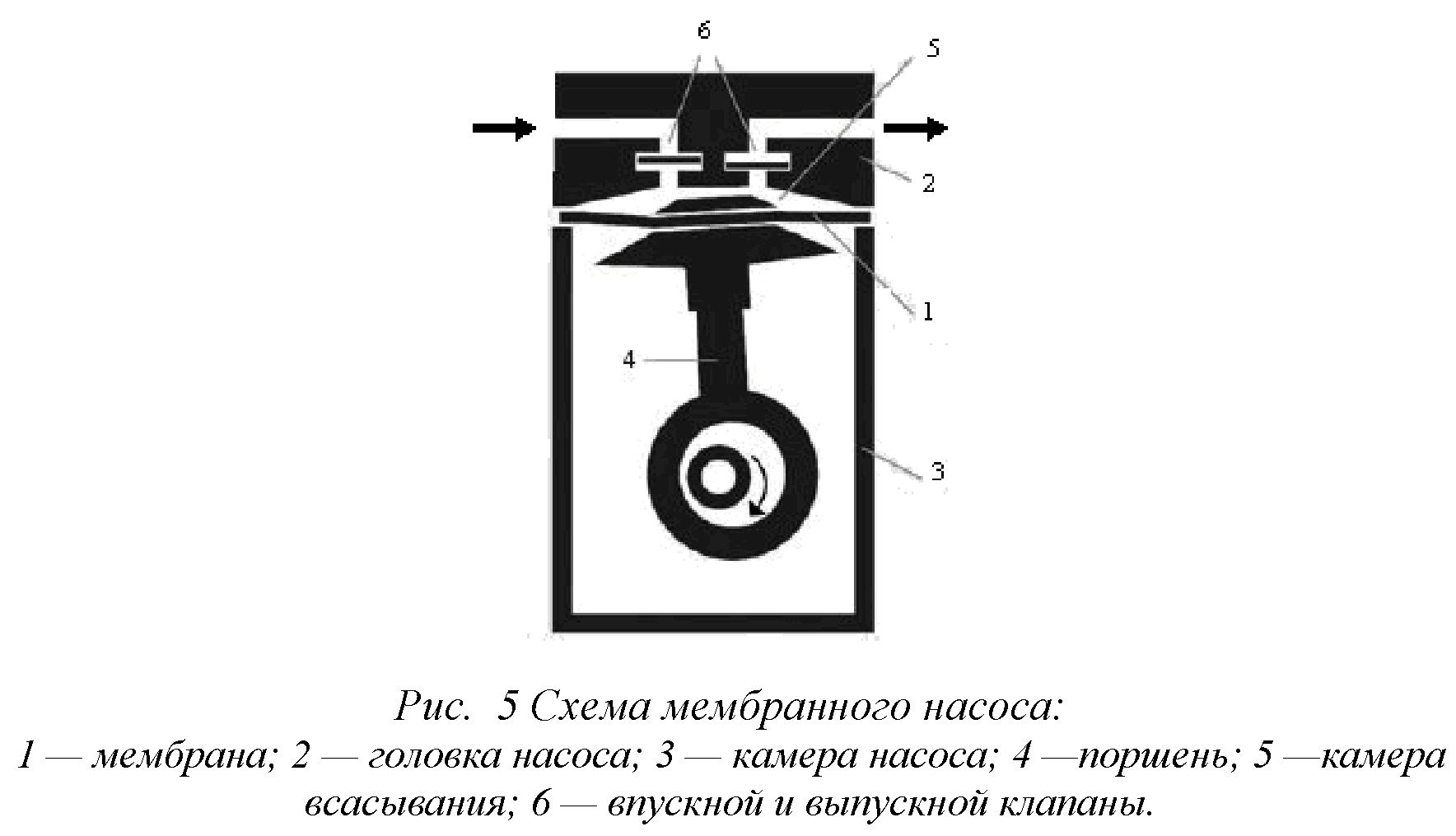

Современные механические объемные насосы осуществляют без-маслянную откачку и работают за счет периодического изменения объема рабочей камеры насоса. Безмаслянные механические насосы могут быть мембранными и спиральными. На рис. 5 приведена схема мембранного насоса.

Мембрана из эластомера 1 перемещается вверх и вниз при помощи поршня 4. При движении мембраны вниз, камера всасывания расширяется, вследствие чего газ попадает внутрь камеры через впускной клапан. При движении вверх мембрана выбрасывает газ через выпускной клапан за пределы головки насоса 2. Камера насоса герметично изолирована от приводного механизма посредством мембраны. Таким образом, мембранный насос перемещает, откачивает и сжимает перекачиваемую среду без использования масла.

Мембранные безмасляные вакуумные насосы практичны и много функциональны.

К их основным преимуществам можно отнести полное отсутствие масла, долгий срок службы, малошумную работу, малые габариты, простоту в использовании.

Спиральные вакуумные насосы предусмотрены для безмасляного получения вакуума на производстве и в лабораториях. Они могут использоваться как отдельно, так и в комбинации с другими насосами.

Процесс откачки в них осуществляется двумя свёрнутыми спиралями, одна из которых неподвижна, а другая колеблется через эксцентрик на валу электродвигателя. Ввиду того, что рабочие элементы этих насосов движутся с низкими линейными скоростями и соприкасаются минимально между собой, они надежны в работе, требуют минимального обслуживания, потребляют мало энергии и работают с низким уровнем шума.
