Адсорбционные крионасосы

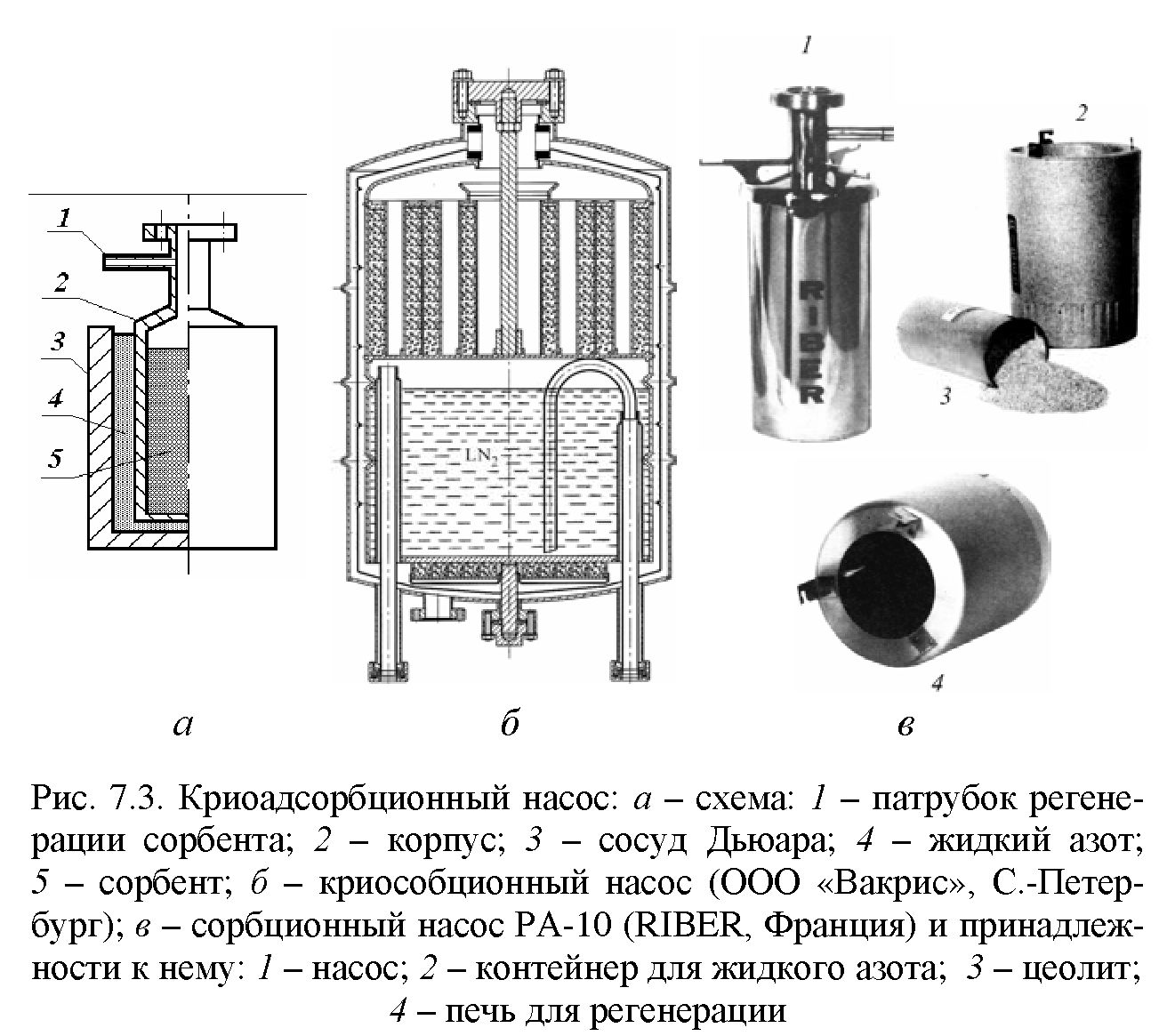

В качестве сорбента используются активированный уголь марки СКТ-2, углеродный тканевый сорбент КУТ-2, цеолит СаЕН-4В. Схема насоса представлена на рис. 7.3, а.

Достоинства: те же, что и у крионасосов (криостатов).

Недостатки: необходимость периодической регенерации путем прогрева сорбента; значительное (1,5-2 ч) время пуска (время охлаждения сорбента до рабочей температуры); не всегда хорошо откачивают легкие газы — водород, гелий, неон (если работают на жидком азоте), так как температура перехода этих газов в жидкое состояние ниже, чем у азота, и они улавливаются только сорбентом.

Основные области применения: те же.

Обозначение: АВАП-100, АВАП-100М — агрегат вакуумный адсорбционный передвижной, цифра — диаметр присоединительного фланца; если есть буква М, это значит, что можно откачивать кроме воздуха и азота еще и гелий.

ЦВН-1,5-3, ЦВА — цеолитовый вакуумный насос (агрегат), первая цифра — объем откачиваемого сосуда, м³, вторая -быстрота действия по воздуху, м³/с; КС 4205 (4023, 4107) -насос криосорбционный, цифры — номер модели; НКС-100 (NCS-100), ВАН — насос криосорбционный, вакуумный адсорбционный насос, цифра — быстрота действия по азоту при давлении 10^-1 Па. Схема насоса, выпускаемого в С.-Петербурге, показана на рис. 7.3, б.

РА-10 — насос адсорбционный (pump adsorptions) (рис. 7.3, в).

Характеристики. Агрегаты АВАП — откачиваемый газ -воздух, азот — АВАП-100 (воздух, азот, водород, гелий, неон -АВАП-100М); быстрота действия по азоту при 10^-5-10^-2 Па -4,5 л/с; при Ю¹-^"² Па — 300-46 л/с. Предельное остаточное давление: до 10^-2 Па — для АВАП-100, до 10^-5 Па — для АВАП-100М. Охлаждение жидким азотом, расход жидкого азота — 0,2-0,45 л/ч. Масса насоса 200-270 кг.

Насосы ЦВА и ЦВН — предельное остаточное давление 2-6 Па для ЦВН, 10^-2 Па для ЦВА; масса цеолита 0,3-3,0 кг, мощность нагревателя 130-350 Вт, время регенерации 2-3 ч; расход жидкого азота 0,08-0,75 л/ч.

Насосы КС, НКС, ВАН — откачиваемые газы — воздух, азот (не откачивают водород, гелий, неон); рабочее давление 105-10^-3 Па, предельное остаточное давление 6,5-10^-4 Па; сорбент — активированный уголь, толщина слоя сорбента не более 30 мм, масса сорбента 0,5-4,5 кг; тепловые экраны выполняются из свободно спеченных при температуре 800-1150 °С порошков фосфористой меди. Расход жидкого азота 0,2-0,3 кг/ч, количество азота на предварительное замораживание насоса 14-21 кг. Масса насоса 25-45 кг.

Основные производители в России и СНГ: ОАО «Крио-генмаш», г. Балашиха Московской обл. (АВАП, НКС).

Основные производители за рубежом: RIBER (Франция).
