Молекулярные вакуум-насосы
Молекулярные вакуум-насосы — это быстроходные машины, у которых ротор вращается со скоростью от 10 000 до 20 000 об!мин. Принцип действия молекулярных насосов основан на явлении, состоящем в том, что в разреженном газе -молекулы, находящиеся в беспорядочном движении, ударяясь -о быстро движущуюся поверхность, приобретают добавочную скорость в направлении движения этой поверхности. При этих условиях в пространстве над движущейся поверхностью молекулы передвигаются в сторону ее движения, создавая разность давления рт — рп—

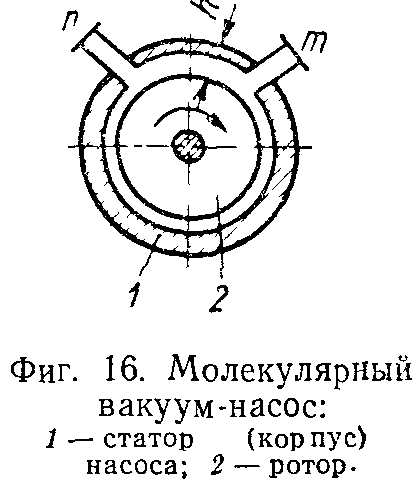

Рассмотрим схему работы молекулярного вакуум-насоса. На фиг. 16 изображен молекулярный насос, состоящий из статора 1 и ротора 2. В статоре с большой скоростью вращается ротор в направлении, указанном стрелкой.
Между отверстиями т и п в статоре сверху сделан канал, а по всей остальной поверхности статор отстоит от ротора на очень небольшом расстоянии (0,01— 0,03 мм), оставляя лишь узкий зазор. Ввиду того что канал имеет гораздо большую пропускную способность
Молекулярные насосы самостоятельно работать не могут и нуждаются в предварительном вакууме порядка сотых долей мм рт. ст., необходимого для образования достаточно большого (по сравнению с расстоянием h) свободного пробега молекул откачиваемого газа.
Предельный вакуум, создаваемый молекулярными насосами, обычно равен 10-6 мм рт. ст. при форвакууме 0,1 мм рт. ст., но он может быть достигнут порядка 10~7—10~8 мм рт. ст. Скорость откачки в молекулярных вакуум-насосах достигает 75 л/сек. Большого распространения эти насосы не получили вследствие трудностей их изготовления и эксплуатации — очень часты случаи заедания ротора в статоре. Поэтому молекулярные вакуум-насосы в основном применяются в физических и химических лабораториях.
